昨日に続いて、G17SJCカスタムの記事です。
今回はSJCコンペの作成記事になりますが、まだ完成品は出来ていないので､
モックアップ完成までの記事になります。
完成品のアップは銃本体が完成した時ですね。

下記の画像が実物画像になります。

実銃のコンペの取り付け方法はネジの切られたバレルにコンペをねじ込んで取り付けます。
今回エアガン用に作成するコンペもM14P1.0正ネジを切り、
デトネーター製のサイレンサーバレルを使用して、実銃と同じ取り付け方法を実現します。

今回実物の寸法その他のデーターの存在しない所から、画像より寸法を割り出して作成します。
そして完成した3D画像が以下のとおりです。

上？からです







斜め？からです。






半分カットです。







最終決定稿のデーターではないので多少の差異がありますが、

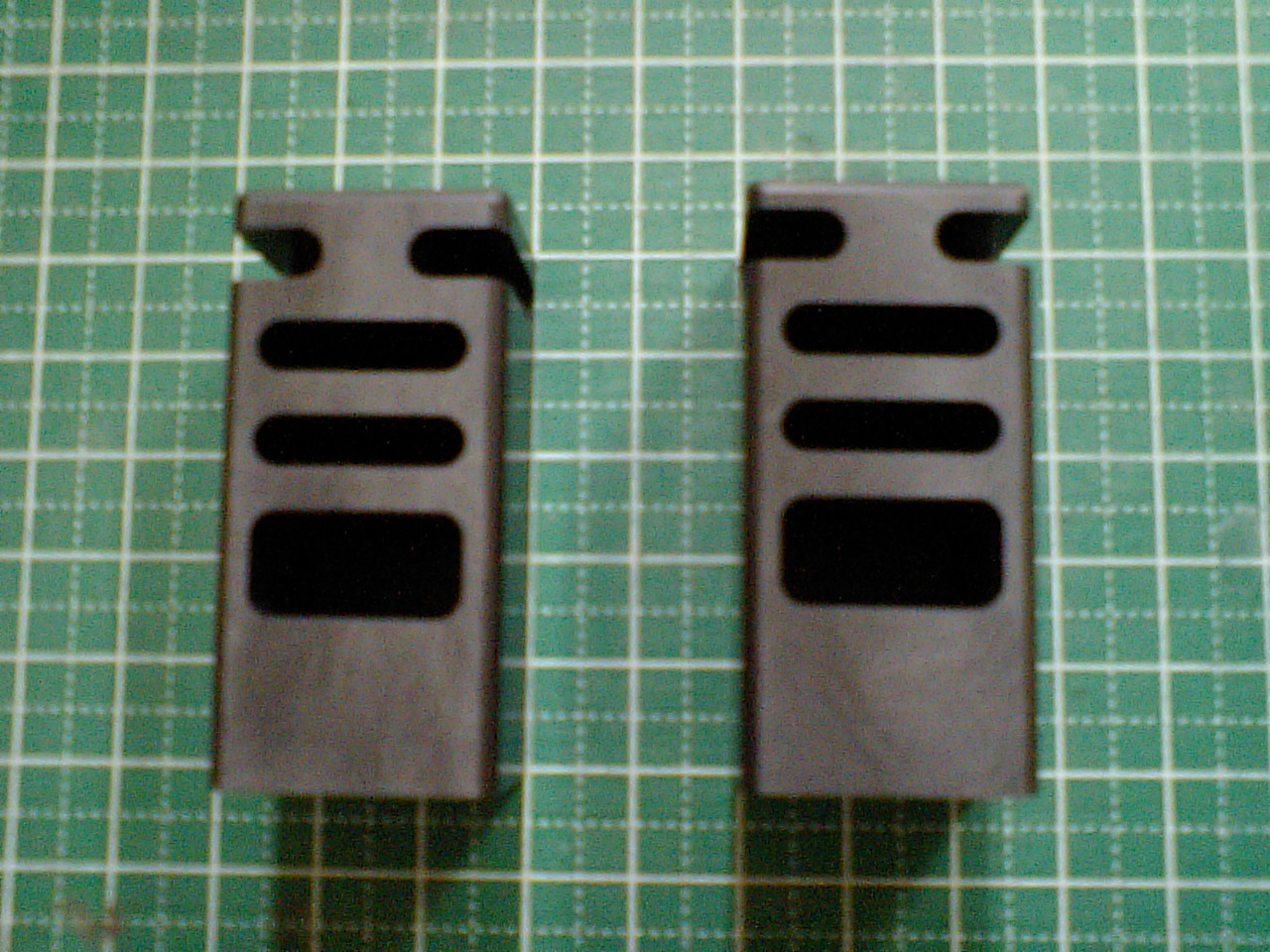

このデーターを元に下のモックアップを作成しました。

左右で若干仕様が違います。







若干見難いですが、実物の画像との対比です。







モックアップの形状を依頼者様に最終確認していただいた後に、7075材で完成品を切削し、取り付けます。

次回はマウントの取り付け加工の記事になりますが、加工途中の画像は撮影していないのであっさりした記事になると思います。
